产品简介
TJZ-1000 弯管流量计属于差压式流量测量系统。是利用流体流经弯管传感器时做圆周运动而产生离心率的原理，该离心力的大小与流体流速流体质最（密度）以及做圆周运动的曲率半径等因素有关。
系统构成

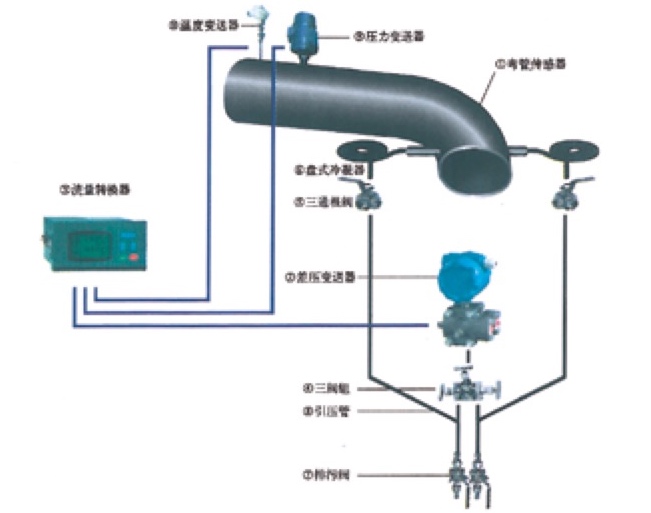

弯管流量计系统示意图

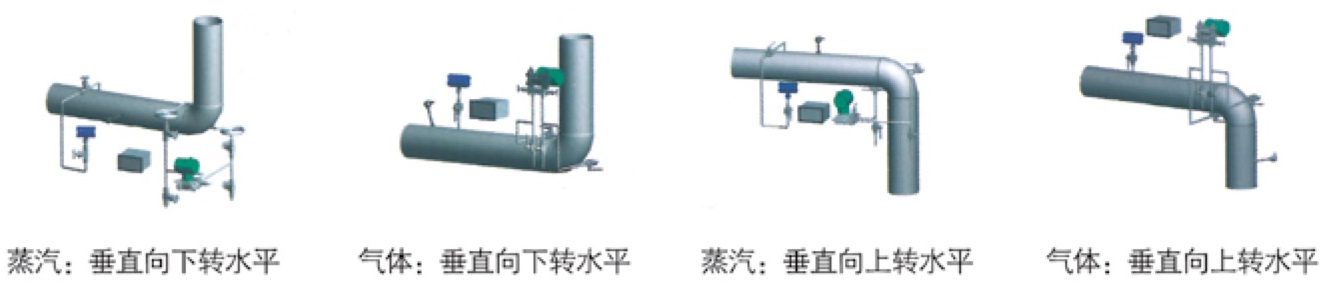

部分安装方式

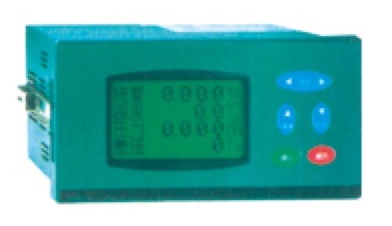

流量转换器
|
|
转换器全中文显示被测介质的瞬时流量（质量流量 \ 体积流量）、累积流量、温度、压力、差压值、当前时间、运行时间、供回水温度、瞬时热量 \ 累计热量等参数。测量中，实时的对影响介质密度的参数（温度、压力）进行补偿，对管径的热膨胀修正，保证了测量准确度，电路采用全数字化设计，更加适应条件恶劣的工业现场。可查询前 720 小时，前 365 天，前 36 个月，前 10 年的流量数据。 |
弯管传感器
- 结构简单、传感器管内无插入件和节流件，无附加压力损失。
- 可在高温、高压、粉尘、振动、潮湿的恶劣环境下工作。
- 安装方便，长时间运行免维护，可采用直接焊接的安装方法。
- 对直管段的要求低，只要满足前 5D 后 2D，就可达到测量精度的要求。
传感器类型

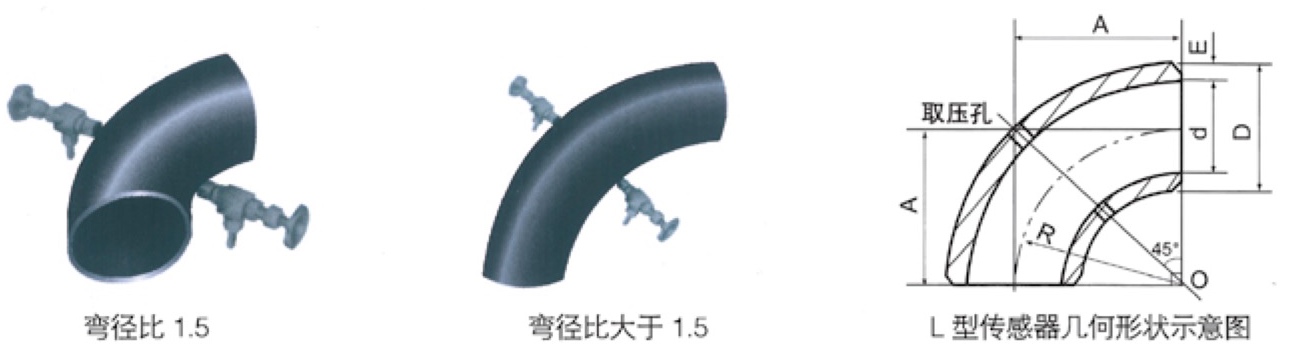

L 型传感器
L型传感器安装在现场管道的 90° 自然转弯处。管径范围：DN15 ~ 2000mm，弯径比R/D：1.0 ~ 5.0。

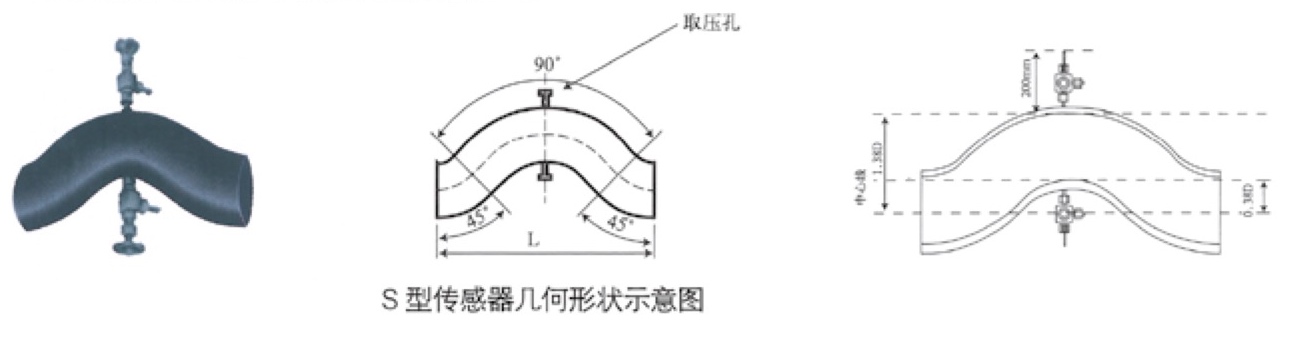

S 型传感器
S型传感器可安装在任意空间的直管道上。
S 型传感器长度表
| 通径 DN (mm) |
25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1500 |
| S型 总长度 (mm) |
108 | 215 | 345 | 430 | 645 | 860 | 1080 | 1290 | 1500 | 1720 | 1940 | 2150 | 2580 | 3010 | 3440 | 3870 | 4300 | 5160 | 6020 | 6450 |
技术参数
|
管径范围(mm) |
DN15 ~2000（对于现场改造的弯管传感器，没有管径限制） |
|
流速范围（m/s) |
液体 0.1 ~ 12 蒸汽或气体 5 ~ 160 |
|
准确度 |
± 1% |
|
工作环境 |
转换器：温度 -10 ~ 45℃ 湿度小于 85% （特殊情况请说明） |
|
信号输出 |
4-20mA RS-485 RS-232 |
|
工作电源 |
AC220V，50Hz 或 DC 12 ~ 24V |
|
测量介质 |
液体：水、油、甲醒、甲苯、液氨等 |
选项编码

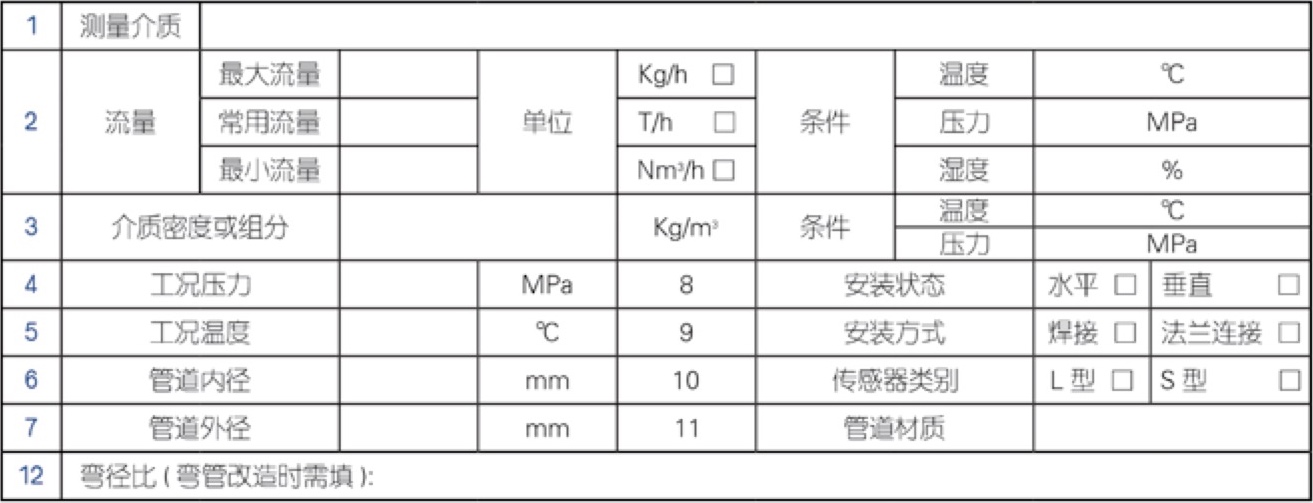

在弯管流量计选型之前，要确定以下内容，并填写下面的表格。
- 被测介质名称、介质的成分或密度。
- 最大流量、最小流量、常用流量、温度、压力。
- 工艺管道内径、壁厚、材质、传感器安装部位。
注：根据客户的具体要求，我公司可以承接现场弯管传感器改造工程，对于大管径，可大幅度降低用户采购成本。

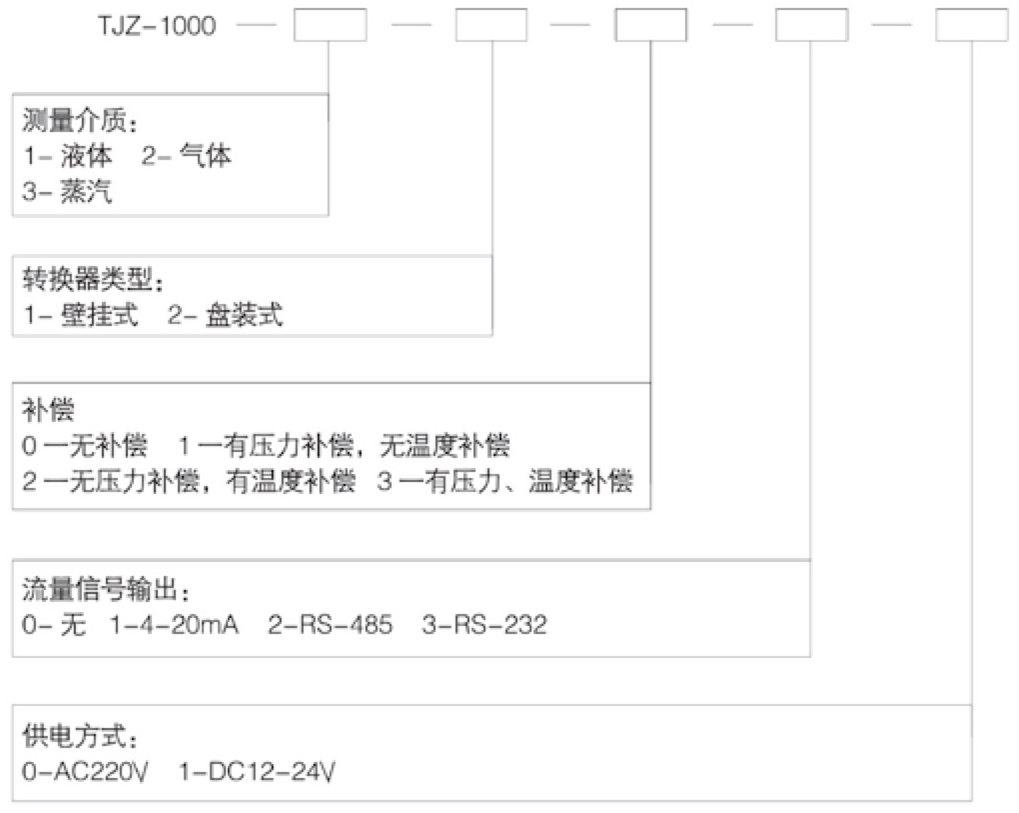

转换器选型编码
